第二種電気工事士 令和６年度上期 問題㊶
一般財団法人 電気技術センター 過去問
https://www.shiken.or.jp/construction/second/qa
目次

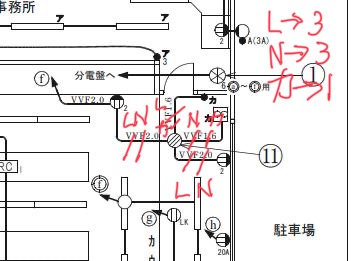

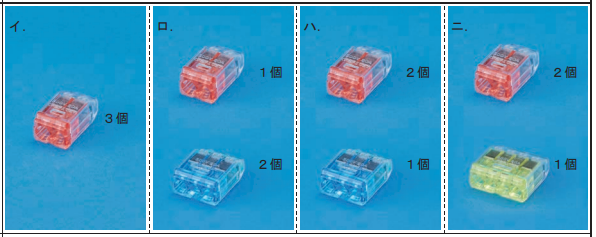

⑪で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
解答
答えはロ
正しい解き方
配線図解説省略
私みたいなアホでも解ける方法
| 器具名 | つなぐ線① | つなぐ線② | |||
|---|---|---|---|---|---|
| ブレーカー | L線 | N線 | |||
| 片切スイッチ | L線 | 負荷線 | |||
| 負荷（照明） | N線 | スイッチ線 | |||
| コンセント | L線 | N線 | |||
| 他の負荷へ | L線 | N線 |
よって、3個口が2個、2個口が1個のロ
