⑱で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。ただし，接地線の配線も含まれるものとする。アホでも解ける第二種電気工事

第二種電気工事士　令和６年度上期　問題㊽

一般財団法人　電気技術センター　過去問

https://www.shiken.or.jp/construction/second/qa

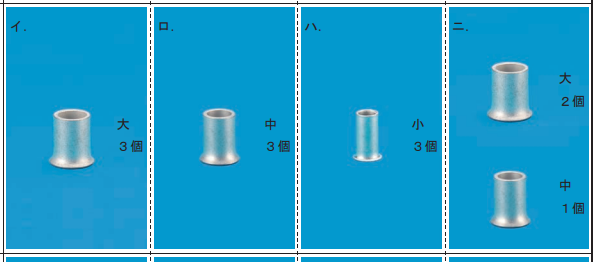

⑱で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。ただし，接地線の配線も含まれるものとする。

解答

答えはロ

正しい解き方

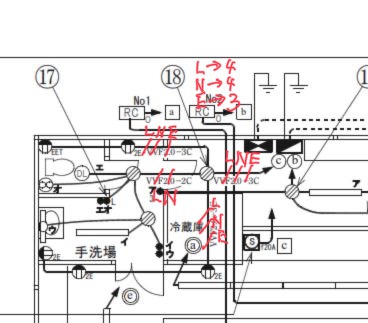

配線図解説省略

私みたいなアホでも解ける方法

器具名		つなぐ線①		つなぐ線②
ブレーカー		L線		N線
片切スイッチ		L線		負荷線
負荷（照明）		N線		スイッチ線
コンセント		L線		N線
他の負荷へ		L線		N線

電線の太さと本数		リングスリーブの種類	圧着マーク
1.6mm2本		小	〇極小
1.6mm3～4本		小	小
2.0mm1本+1.6mm1～2本
2.0mm2本
2.0mm1本+1.6mm3～5本		中	中
2.0mm2本+1.6mm1～3本
2.0mm3～4本

2.0mmは4本×2と3本なので中3つとなる
